Placa Interface Lavadora Panasonic NA-F160B6WA 127V Original

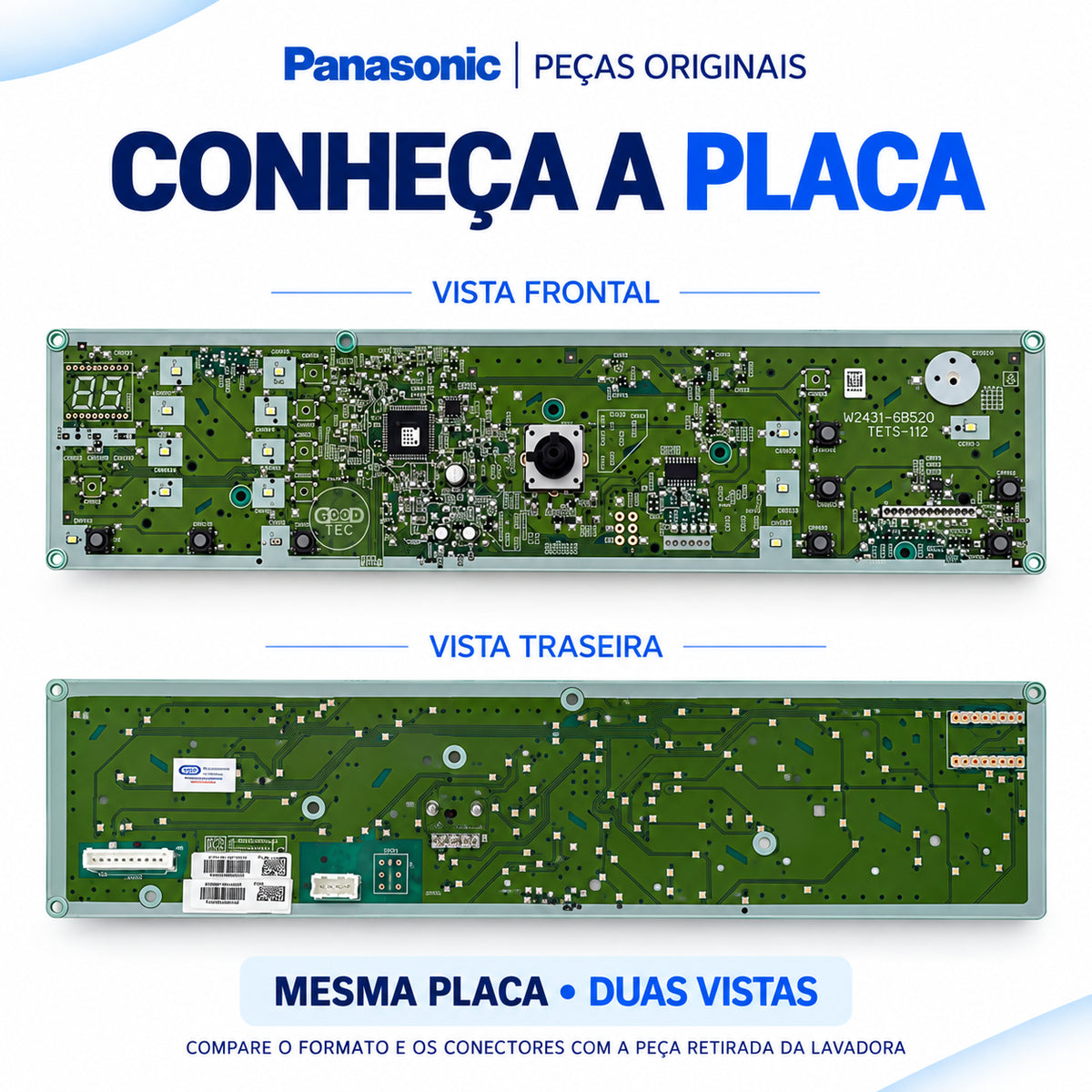

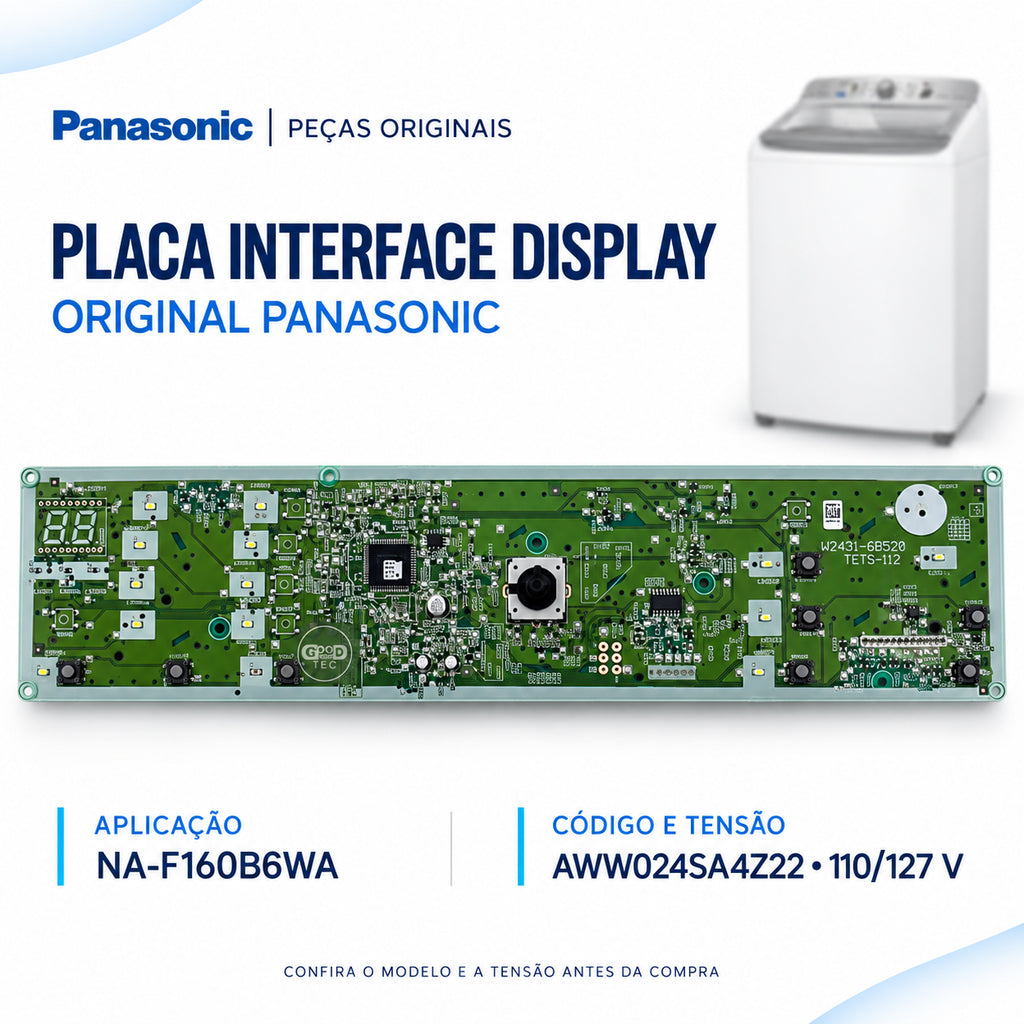

PLACA INTERFACE DISPLAY ORIGINAL PANASONIC

Placa eletrônica responsável pela interface e pelo display do painel da lavadora Panasonic.

Produto novo, original e adquirido diretamente da Panasonic.

ESPECIFICAÇÕES

• Produto: placa de interface/display
• Marca: Panasonic
• Procedência: original
• Tensão: 110/127 V
• Código atual: AWW024SA4Z22
• Código antigo substituído: AWW024SA4Z20
• Aplicação: lavadora de roupas Panasonic

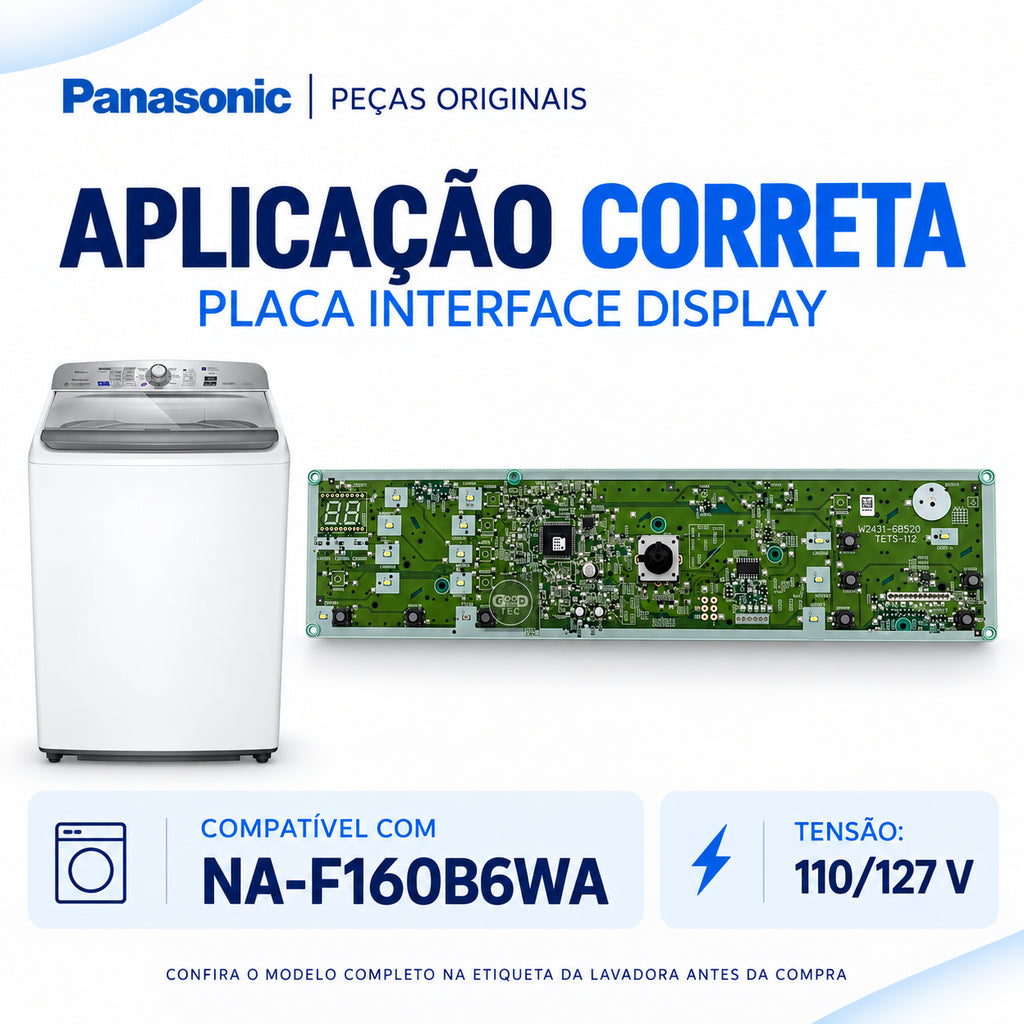

MODELO COMPATÍVEL

• NA-F160B6WA

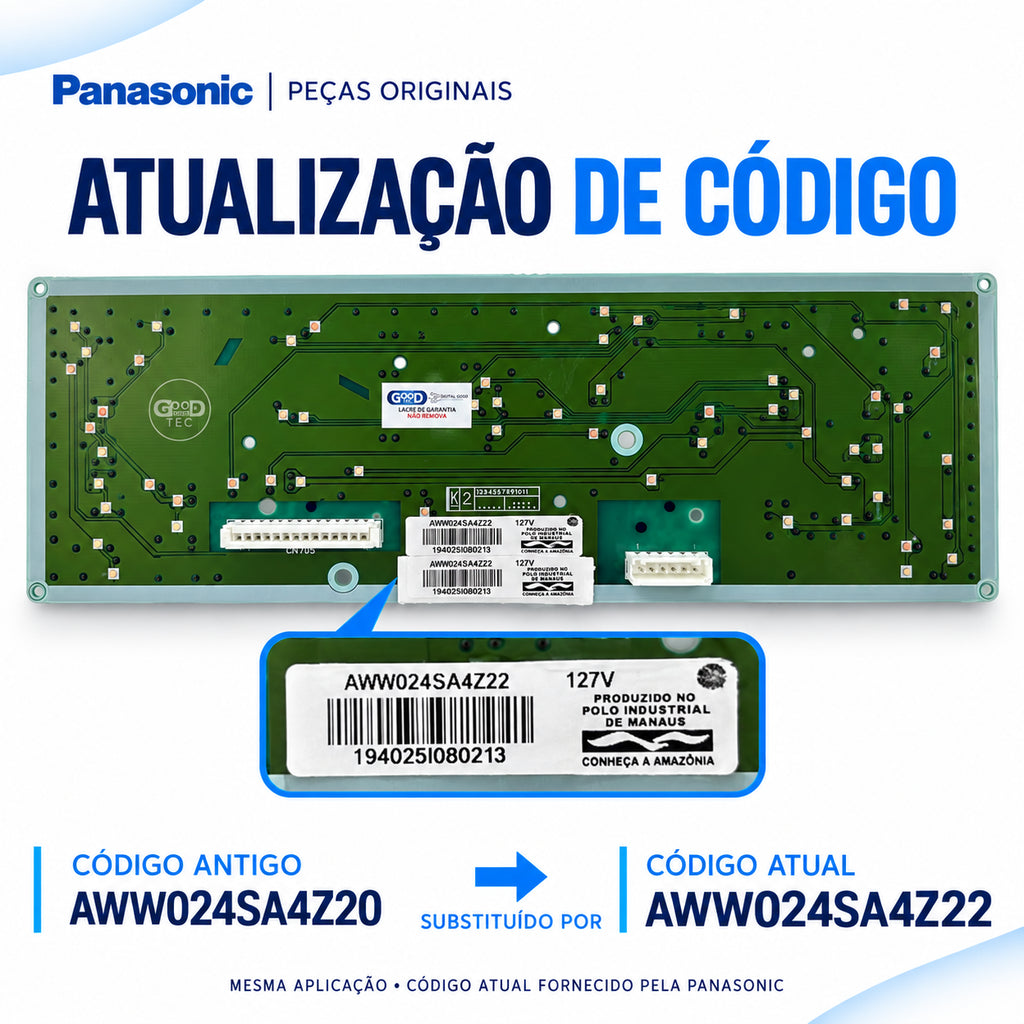

ATUALIZAÇÃO DE CÓDIGO

O código AWW024SA4Z22 é o código atual fornecido pela Panasonic e substitui a referência antiga AWW024SA4Z20.

Se a placa retirada da lavadora apresentar o código AWW024SA4Z20, confira também o modelo completo da lavadora, a tensão, o formato da placa e a posição dos conectores.

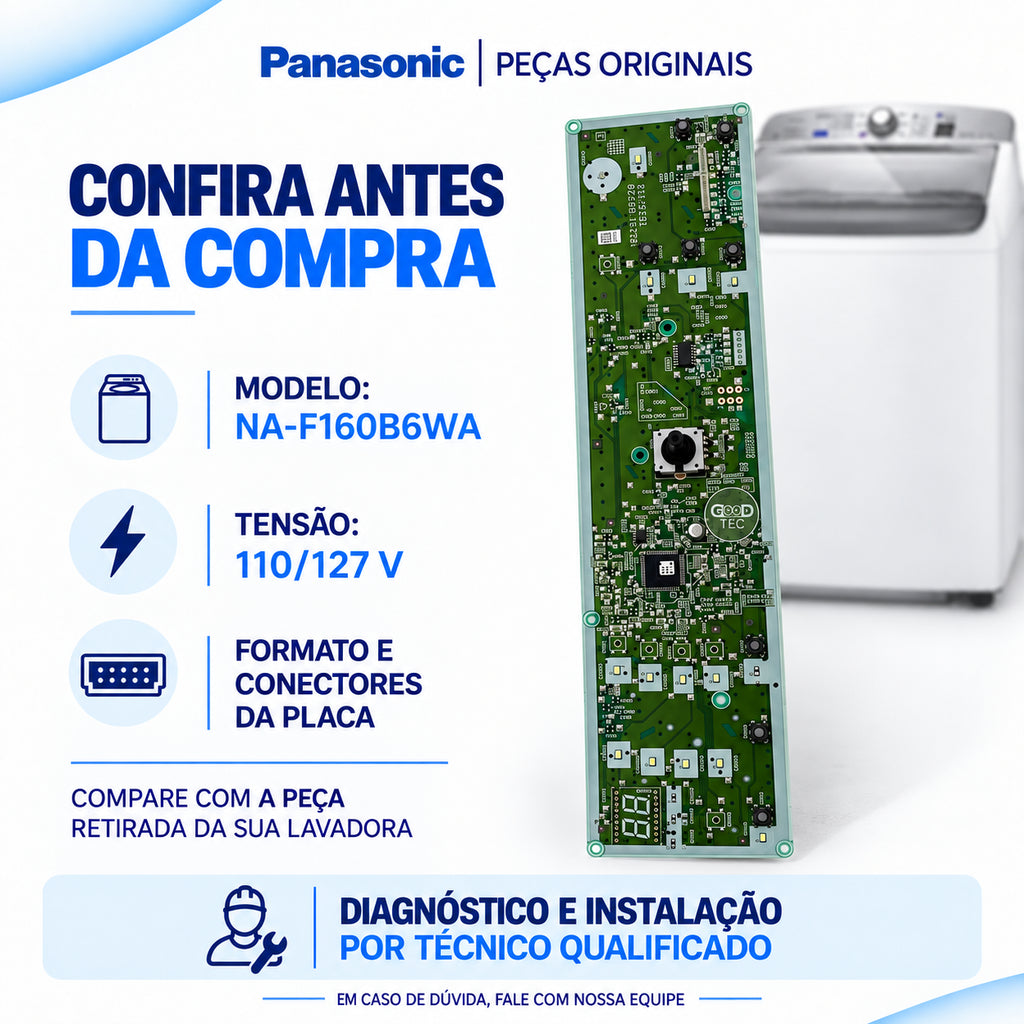

IMPORTANTE SOBRE A COMPATIBILIDADE

Antes da compra, confira:

• Modelo completo informado na etiqueta da lavadora
• Tensão do aparelho
• Formato e dimensões da placa
• Posição e formato dos conectores
• Código impresso na placa retirada

Esta placa é destinada ao modelo NA-F160B6WA, na tensão 110/127 V. Não compre somente pela aparência, pois existem placas visualmente semelhantes com aplicações e tensões diferentes.

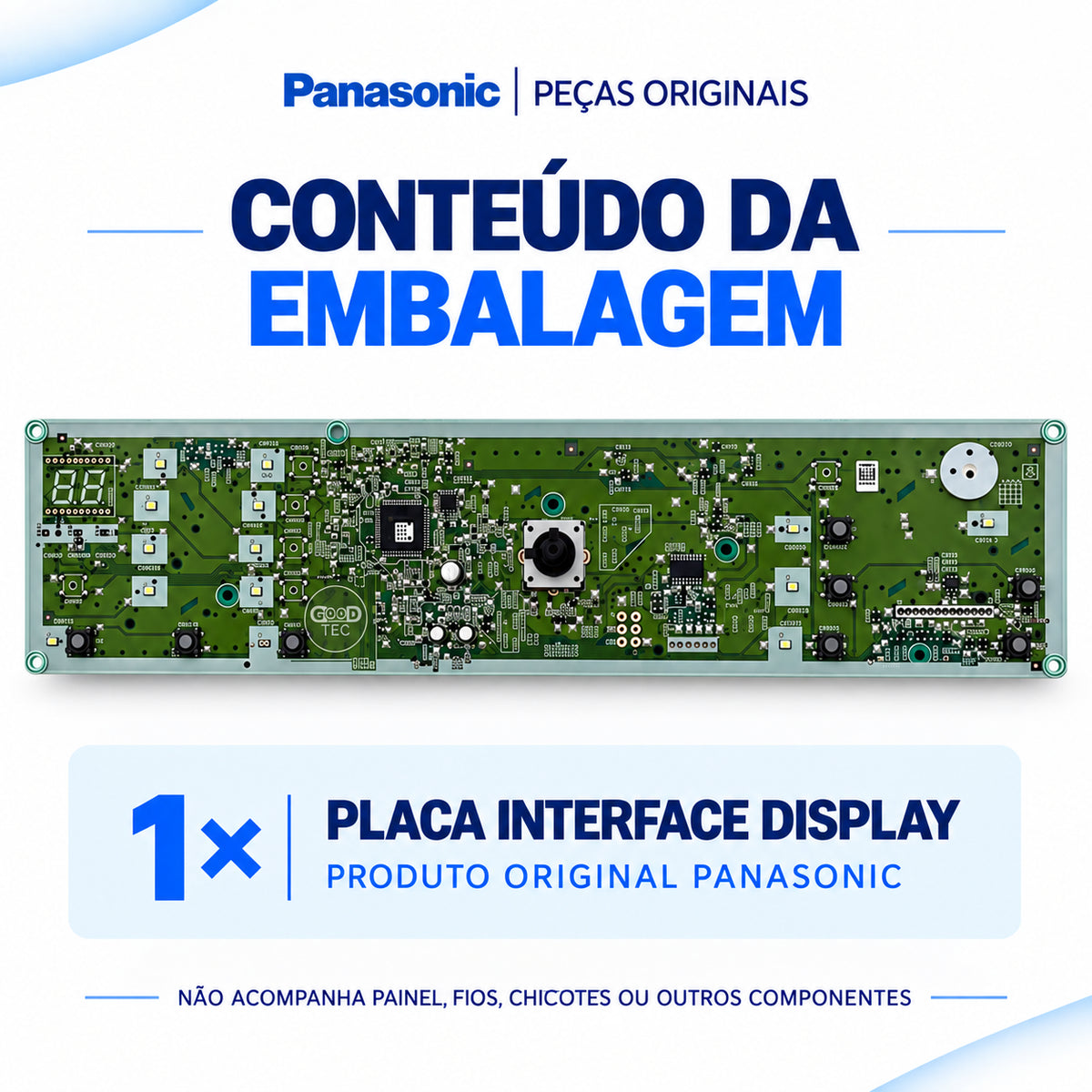

CONTEÚDO DA EMBALAGEM

• 1 placa de interface/display original Panasonic

Não acompanha painel plástico, fios, chicotes, cabos, parafusos ou outros componentes que não estejam expressamente indicados no conteúdo da embalagem.

ATENÇÃO ANTES DE INSTALAR A PLACA NOVA

Antes de instalar e ligar a placa, é obrigatório medir os demais componentes da lavadora e identificar a causa que provocou a falha.

Se algum componente apresentar uma medição diferente da especificada, substitua primeiro o componente defeituoso.

Instalar a placa nova sem corrigir a causa original do defeito pode provocar sua queima imediata e comprometer a garantia.

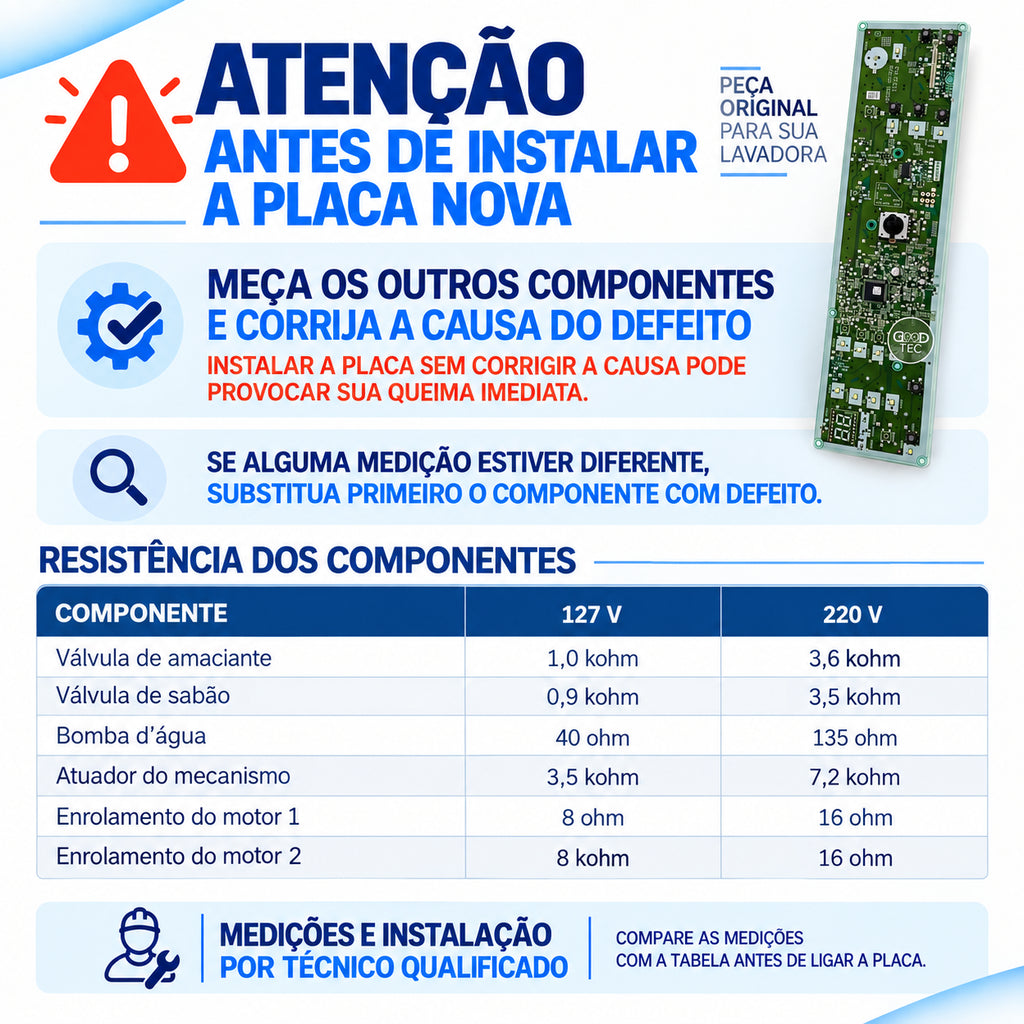

RESISTÊNCIA DOS COMPONENTES

Válvula de amaciante:
• 127 V: 1,0 kohm
• 220 V: 3,6 kohm

Válvula de sabão:
• 127 V: 0,9 kohm
• 220 V: 3,5 kohm

Bomba d’água:
• 127 V: 40 ohm
• 220 V: 135 ohm

Atuador do mecanismo:
• 127 V: 3,5 kohm
• 220 V: 7,2 kohm

Enrolamento do motor 1:
• 127 V: 8 ohm
• 220 V: 16 ohm

Enrolamento do motor 2:
• 127 V: 8 kohm
• 220 V: 16 ohm

As medições, o diagnóstico e a instalação devem ser realizados por técnico qualificado.

A substituição da placa sem um diagnóstico correto não garante a solução do defeito, pois outro componente da lavadora pode ter provocado a falha.

Em caso de dúvida, envie o modelo completo da lavadora e uma fotografia da etiqueta da placa antiga antes da compra.
